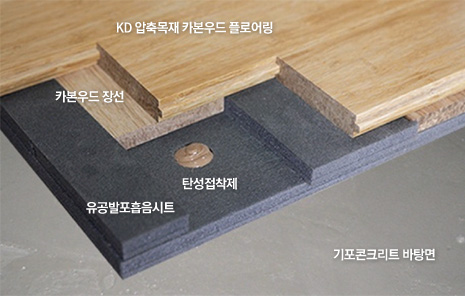

인소린 플로어링 시스템 - 무독성천연오일로 처리된 충격흡수 소음감소 마루재 시스템

기존의 플로어링 시스템이 갖고 있는 여러가지 문제점을 인식하고 이를 개선하기 위해 2001년도부터 당사는 스위스에 본부를 둔 다국적기업 SIKA 와 함께, 전혀 새로운 방식의 중보행용 원목 플로어링 공법을 공동으로 개발하여 보급에 박차를 가하고 있습니다. 한국에서는 당사에 의해 지금까지 수백개에 이르는 학교에서 교실 바닥 및 체육관에 본 시스템을 적용하였으며, 공공건물이나 상업적인 용도로 보급되고 있습니다. 유럽에서는 AcouBond-System이라는 이름으로 Sika에 의해 본 공법이 보급되고 있습니다.

Innoxious Natural Stain Oil finish with Reduce Impact & Noise Flooring system에서 유래한 본 공법은 말그대로 충격흡수 소음감소 완전 무독성 마루 시스템입니다. 본 시스템은 요즘 유럽에서 유행하고 있는 현가식(Floating) 공법과 국내 온돌마루 시공시채택하는 접착식(Direct Bonding) 공법의 장점을 취합하여 개발 되었습니다. 충격에 의한 부상 방지와 소음을 흡수 하는 이중의 효과 및 인체에 유해한 VOC등의 배출자재를 사용하지 않아 사용자의 건강을 고려한 획기적인 마루 공법입니다

[ 기존 마루시스템의 문제점과 인소린 시스템의 대응 ]

항 목	문제점	해결책
마루시스템의 수명	대부분의 플로어링 바닥재의 수명이 길지 못하는 최대 이유는 하부 멍에장선식 구조에 기인합니다. 표면 플로어링은 말짱하지만 내부 멍에 장선으로 쓰이는 방부목이 5년 정도 지나면, 효능을 상실하고 부패하기 시작하기 때문입니다	인소린 공법은 멍에 장선을 없앴습니다.
	습기가 머무는 공간구조로 인해 원활한 환기가 이루어지지 않을 경우 목구조를 부패시키는 곰팡이등의 온상이 되어 마루수명이 길지 못했습니다	인소린 공법은 바닥과 밀착 공법이므로 빈틈이 없습니다
	경질접착제를 사용하여 밀착식으로시공할 경우 목재의 수축팽창을 견디지 못하고 몇개월 내에 마루가 뒤틀리거나, 변형이 발생합니다	600% 신율을 가진 탄성 접착제의 사용으로 이를 해결하였습니다
부상방지	체육관 시스템을 제외한 일반 플로어링 공법의 경우 대부분 방진고무의 채용이 없으므로, 낙하충격을 줄일 방법이 없었습니다	인소린 공법은 10mm~15mm에 이르는 영구 탄성체에 의해서 충격을 흡수하도록 설계되었습니다
소음저감	쾌적한 환경을 위한 소음 흡수 및 층간 차음은 심각한 사회문제입니다. 이를 방지하는 제대로 된 플로어링 공법이 없었습니다	인소린 공법은 탄성흡음판의 채용으로 이를 해결하였습니다
사용자 건강	인체에 해로운 유기용제 및 환경호르몬을 배출하는 방부목과 합성수지 표면도장을 해결하지 못했습니다	인소린 공법은 방부목을 일절 사용하지 않으며, 천연 식물성 도료를 사용하여 이를 해결하였습니다

인소린 플로어링 시스템의 특징

▶ 부상 방지 시스템입니다. 운동선수들이 뛰는 경기장의 체육관 마루 공법에 있어서 DIN 규격은 60% 이상의 충격 흡수율을 요구 하고 있습니다. 본 시스템은 초강력 탄성 접착제의 채용으로 사용자가 마루 바닥에 넘어지거나 떨어졌을 경우 시멘트 바닥 대비 65%의 충격 흡수율을 나타내고 있습니다

▶ 쾌적한 환경을 제공합니다. 오픈 셀 타입의 발포 흡음 시트를 마루재와 바닥면 사이에 위치하도록 설계하여 소음의 흡수에 있어서 10dB(데시빌)의 감소 효과가 있습니다. 층간 차음의 경우 50%의 감소율을 보입니다

▶ 인체 무해 시스템입니다. 환경 호르몬을 유발하는 에폭시 접착제나 우레탄, 락카 등의 도장 작업을 하지 않으므로 VOC등이 검출되지 않으며, 쾌적한 공간을 만들어 줍니다. 천연 목재에서 추출한 티이크 오일로 마감을 합니다

▶ 20년 이상의 내구성을 갖습니다. 대부분의 플로어링 바닥재의 수명이 길지 못하는 최대 이유는 하부 멍에 장선식 구조에 기인합니다.표면 플로어링은 아무 문제가없지만 내부 멍에장선으로 쓰이는 방부목이 시스템 하부의 습도 조건에 따라 뒤틀리거나 변형을 일으켜 문제를 야기합니다. 인소린 시스템은 장선이 없거나 카본우드로 장선을 사용합니다

▶ 경제적인 시스템입니다. 여타의 마루 공법과 비교하여 부자재의 사용이 획기적으로 감소하고 시공이 간편하므로 공기를 단축하고 시공비를 10%~40%까지 절감할 수 있습니다. 또한 시스템의 높이가 불과 25mm~45mm에 불과하여 건물의 층고를 최소 100mm 이상 낮출 수 있어 경제적입니다.

인소린시스템의 적용

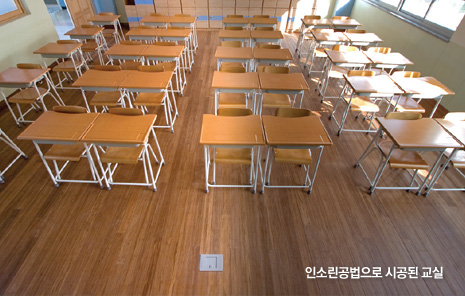

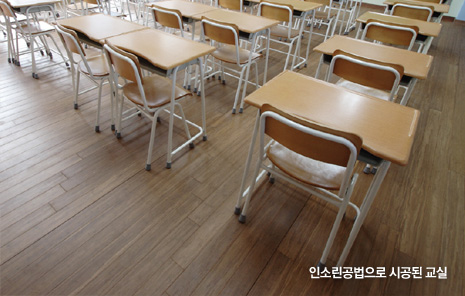

매장, 학교교실, 유치원에 최적인

식당, 레스토랑 바닥에 안심추천

스포츠센타, 헬스클럽, 에어로빅장엔

전시장 바닥의 최강자

체육관, 박물관이라면 당연히

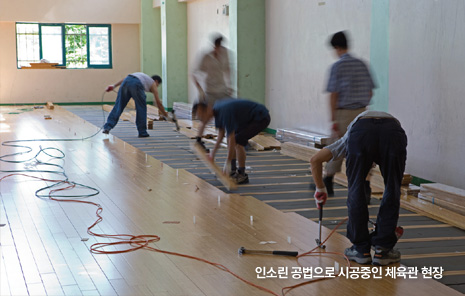

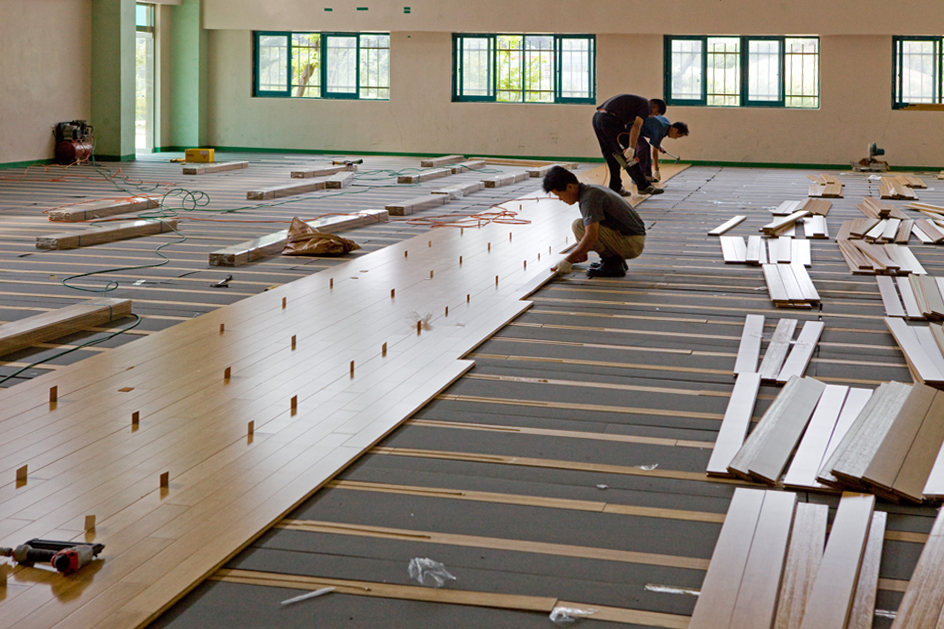

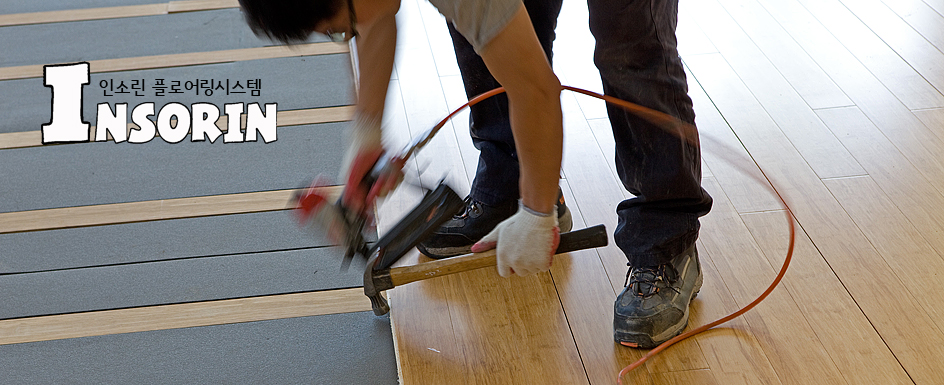

인소린 D30시스템으로 시공중인 체육관

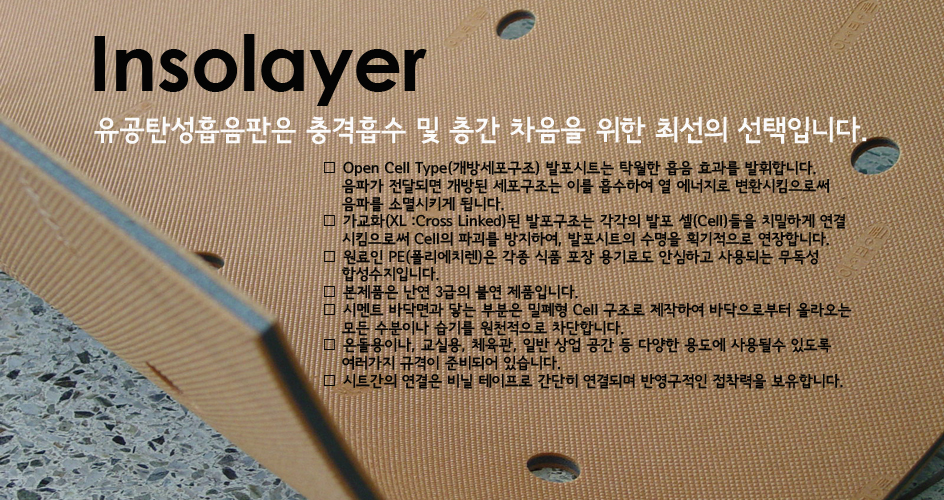

인소린 시스템의 핵심 자재 하나 - 유공탄성흡음판(Insolayer)

[ 층간 차음성능 기준 및 인소레이어 성능 ]

구 분	경량충격음 (500Hz)		중량충격음(500Hz)
구 분	친환경건축물 기준	Insolayer 10mm	친환경건축물 기준	Insolayer 10mm
1급기준	55db 이하	통과	40db 이하	통과
2급기준	60db 이하	통과	45db 이하	통과
3급기준	66db 이하	통과	50db 이하	통과
공동주택 단속기준	58db 이하	통과	50db 이하	통과
Insolayer 10mm 측정치	46.4db		23.9db

* 경량충격음 : 물건 떨어지는 소리

* 중량충격음 : 사람이 뛰어다니는 소리

유공탄성흡음판의 종류

유공탄성흡음판은 인소린 공법에 따라 다양한 종류가 구비되어 있습니다. 사용은 인소린공법의 특기 시방에 따릅니다.

Insolayer S5

Insolayer S10

Insolayer D15

Insolayer D30

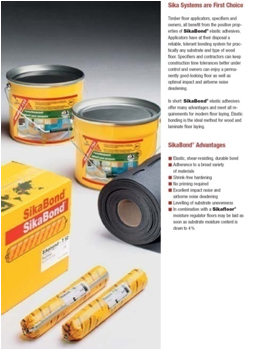

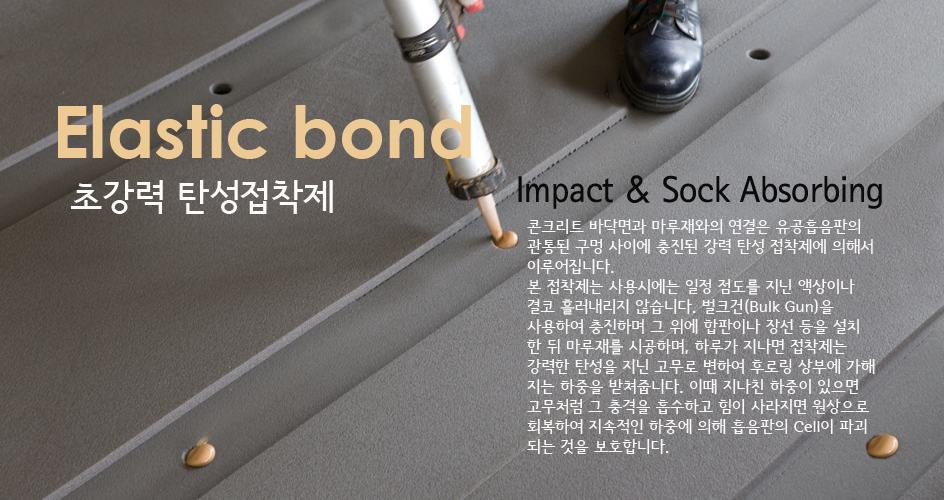

인소린 시스템의 핵심 자재 둘 - 초강력 탄성접착제 (Elastic Bond)

▶ 탄성접착제는 경화되고 나면 Shore Hardeness(경도) 40~50의 영구 탄성체로 변하며, 접착성능 역시 그대로

유지됩니다.

▶ 스위스 SIKA의 특수 기술에 의해 탄생된 본 접착제는 영하 40도~ 영상 90도의 환경에서 15년 이상을 견딜수 있으며, 원래 선박용으로 개발 되었습니다.

▶ 로이드 선급협회의 난연 등급에 합격한 제품입니다.

▶ 체육관의 충격 흡수 공법 및 각종 방진 설계에 채용되는 방진고무의 물성보다 월등하여 15mm 이상의 두께로 충진하여 사용하면 DIN에서 요구하는 체육시설용 마루의 충격 흡수 성능을 충족할 수 있습니다.

▶ 마루재 설치후 24시간이 지나면 보행이 가능하며, 샌딩 및 도장을 할 수 있습니다.

탄성본드의 두께층이 10MM일 경우 상부에 가해지는 충격을 60% 이상 흡수합니다.

이는 유공탄성흡음판 S10, D15, D30으로 시공하였을 경우에 해당되는 효과 수치입니다. 이러한 시스템은

과도한 점핑을 하는 배구나 농구 선수들의 무릅과 관절보호에 아주 효과적입니다.

인소린 시스템의 핵심 자재 셋 - 무독성 천연 티크오일

천연 스테인 오일 마감은

▶100% 완전 무해한 천연 티이크 나무에서 추출한 티이크 오일로 마감된 후로링은 설치 공간의 건강하고 쾌적한 생활을 보장합니다.

▶천연 오일 및 왁스로 마감한 체육관 바닥재의 경우 DIN에서 규정한 내 미끄럼성, 내 오염성, 내 마모성 테스트에서 합격하였습니다.

▶정전기가 발생하지 않습니다.

▶석유화학계 도료(우레탄이나 락카)의 경우 흔히 환경 호르몬이라고 말하는 휘발성 유기물질(VOC)의 발생량이 70%에 달하며 인체에 유해한 중금속 (납, 카드뮴, 수은, 구리, 비소) 등이 검출되나 천연 티이크 오일의 경우 전혀 검출되지 않습니다.

▶표면에 도막을 형성하지 않으므로 도막의 크랙이나 박리 현상이 없으므로 내구 연한이 획기적으로 연장됩니다.

▶재도장시 샌딩작업이 필요 없으며, 단지 천에 묻혀서 다시 닦아주는 것으로 재 도장 작업이 완료됩니다. 2~3년에 1회 시행

▶천연 목재가 가지고 있는 습도 조절 능력과 천연 음이온의 발산 능력을 도막으로 차단하지 않으므로 인체에 유익한 환경을 제공합니다. (습도조절능력5~15%)

▶무독성 오일 마감에 필요한 수종은 2,000psi 이상의 표면 경도를 지닌 목재에 한해서 추천됩니다.

압축목재 카본우드마루재 3,582psi, 장미목(Padauk) 3,190psi

자단(Sonokeling) 3.053psi, 이뻬(Ipe) 3,684psi

브라질 체리(Jatoba) 2,350psi, 브라질 오크(Cumaru) 3,540psi

브라질 티이크(Lapacho) 3,250psi
